· 搭載Head(12/3)、Nozzle、Feeder、Nozzle Changer、Direct Tray（8月）
· 3D Sensor、100MHz Line Camera、調整治具、維修保養治具、NG排出傳送帶
· 用Multi Head與高速高精度識別系統、1個Head（1個Beam)的實現高速搭載。
· 可以整體搭載品種適應的Feeder進行生產。
· 確保Tape Feeder?Head等的與CM系列的互換性。
· 可以確保與CM系列前機種的連續性；
· 可以對應生產規模的擴大,最佳的初期投資。
· 用必要最低限度的投資，實現Head交換和在CM系列培育的最新技術的展開等在納入后的進化。

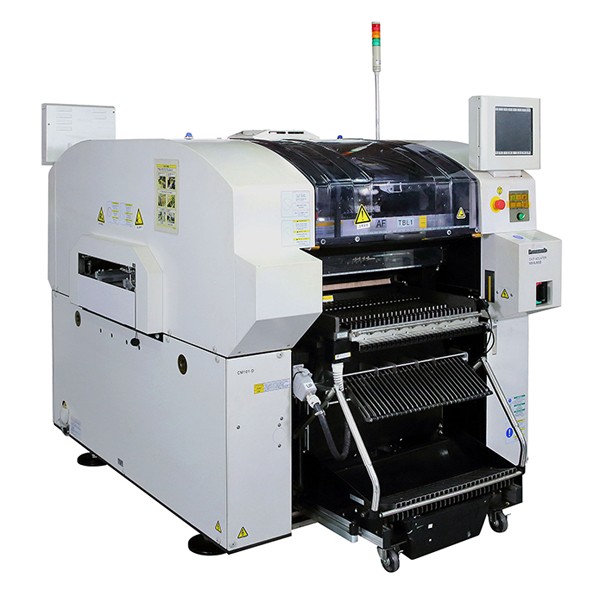

項 目 | CM101-D | |||
Type A-1（高速12NZ Head） | Type A-2（泛用 8NZ Head） | Type B（多功能 3NZ Head） | ||
品質 | 實裝精度(μm) | ±50/Chip Cpk≧1.0 | ±50/Chip Cpk≧1.0 ±35/QFP Cpk≧1.0 | ±50/Chip Cpk≧1.0 ±35/QFP Cpk≧1.0 |
生產性 | 最高Tact (CPH/秒) | 25,000/0.144 | 19,000/0.189 | 7,200/0.5 |
實效Tact （CPH/秒） | 17,000/0.21 | 14,000/0.26 | 5,000/0.72 | |
基板傳送時間 （秒） | 3.5以下(基板Size：～330×250mm) 4.0以下(基板Size ：～460×360mm) | |||
Tape Splicing | 標準 | |||
元件對應力 | 基板Size L×W×T（㎜） | 50×50×0.3～460×250×4 50×50×0.3～460×360×4 | ||

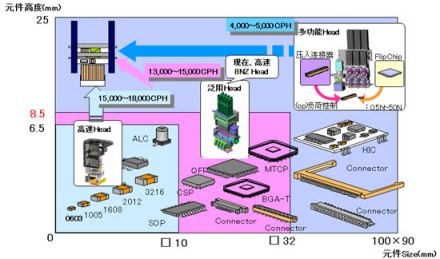

元件Size(㎜) | 0603～12(厚6.5) | 0603～32(厚8.5) | 0603～100*90(厚25) | |
元件供給形態 | Tape，Bulk | Tape，Bulk，Stick，Tray（手置/Tray Feeder） | ||
Tape搭載品種數 | 70 Slot、70品種(8/12/16 ㎜)*8mm：最大140品種(Double T/F規格) | |||
其他 | 前設備互換 | Tape，操作性，F(xiàn)eeder關連，Nozzle，（CM212、CM402、CM602） | ||
本體設備尺寸 | W1,530mm×D 2,160mm×H 1,430mm | |||
電源容量 | 2.0 kVA （3相200V） | |||
供給空氣源 | 0.49 Mpa，100 l/min | |||
用搭載Head交換,追求設備的適應性
